隨著全球經濟升級轉型，氫能作為綠色清潔能源備受關注。在各種制氫方式中，質子交換膜水電解（PEMWE）制氫因其體積功率密度高，運行壽命長，動態響應快等特點脫穎而出，成為推進綠氫經濟發展的一種前沿制氫方案。

膜電極（MEA）作為質子交換膜水電解技術的關鍵組件，是進行多相物質傳輸和能量轉換的電化學反應的核心場所。在MEA中，氣體（O₂/H₂）、液體（H₂O）和固體（催化劑/離聚物）共存的復雜界面環境構成了三相界面。質子、電子、水分子與氣泡在三相界面上的協同傳輸至關重要，某一步的受阻都會造成“傳輸極化”，導致整體的電壓損失。這里的電壓損失可以拆解為活化極化（Activation Polarization）、歐姆極化（Ohmic Polarization）和濃差極化（Concentration Polarization），如圖1所示。在大電流密度下（例如2-3 A cm^-2），由于大量的電子與質子傳輸以及顯著的氣泡效應，導致電壓損失的主要因素不再是催化劑的活化能壘（活化極化），而是歐姆極化與濃差極化。本文詳細介紹歐姆極化的來源及降低策略。

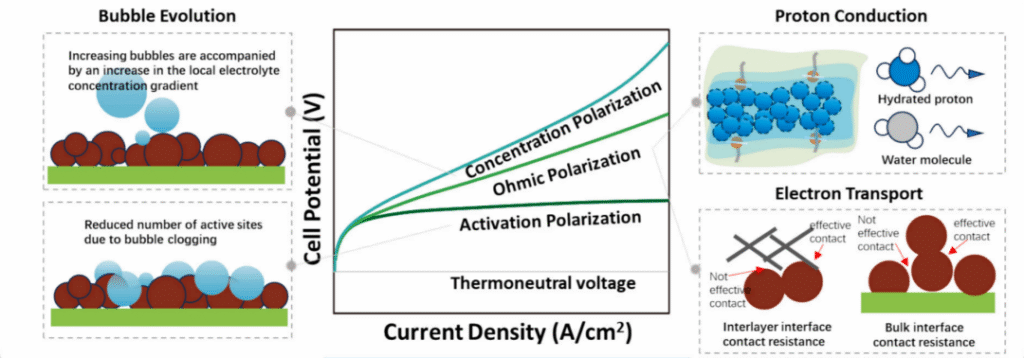

圖1. 膜電極的活化極化、歐姆極化和濃差極化（Applied Energy 401 (2025) 126808）

歐姆極化來源于電子傳導電阻和質子傳導電阻。需要注意的是，這里的電子傳導不是指活性位點上發生電化學反應的電子轉移，而是指電子流從催化層穿過多孔傳輸層（PTL）、雙極板和電線（也包括電堆不同組件之間的連接口）的過程。因此，電子傳導電阻與裝配的夾緊力及材料特性有關。質子傳導存在于催化層的質子交換膜與離聚物薄膜中，與質子交換膜的含水量、離聚物的化學結構以及團聚形貌有關。

（1）質子傳導

質子交換膜和離聚物薄膜都充當著MEA的固體電解質，其中質子交換膜傳導質子并阻隔氣體，離聚物傳導質子并粘連催化劑。雖然質子交換膜與離聚物在厚度、工藝等差異導致它們最終的質子傳輸通道很不一樣（J Power Sources 2022;536:231523.），但本質上的質子傳輸機理是一致的。全氟磺酸（PFSA）是常用的商業化電解水制氫用質子交換膜與離聚物材料，其傳導質子的能力與結構特性、含水量密切相關。PFSA由疏水性的-CF₂-CF₂-主鏈和親水的磺酸端基側鏈構成，主鏈主要控制機械強度和熱性能，而側鏈長度與樹脂的離子交換當量（EW）直接相關，側鏈長度越短，EW越小，質子傳導性能越強。此外，磺酸基團有很強的親電子性和吸水性，在形成連續水合離子通道和促進質子遷移中起著重要作用（SO₃H + H₂O→SO-3 + H⁺?+ H₂O）?？颇焦镜腘afion系列是最具代表性的長側鏈PFSA膜，將膜厚度從幾百微米降至幾十甚至十微米以下可以大幅降低膜的質子傳導電阻。Solvey Solexis公司的短側鏈Aquavion? 系列因具有比Nafion膜更低的EW和更高的質子傳導性能，在相同EW下可以比長側鏈膜具有更高的結晶度和更高的玻璃化溫度已經獲得關注。

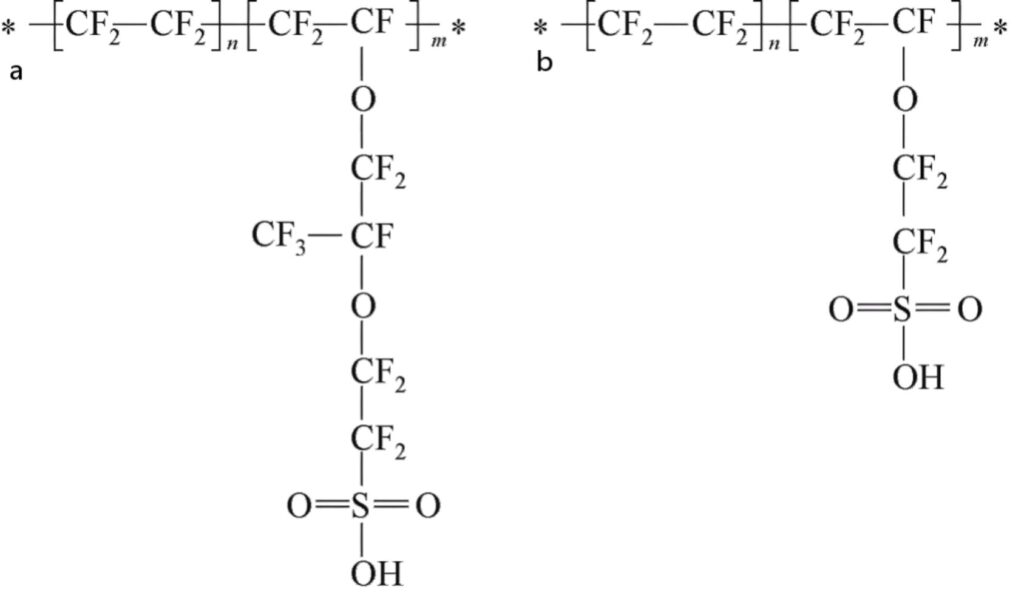

圖2. （a）長側鏈Nafion系列離聚物端側鏈Aquavion? 離聚物

（2）電子傳導

離聚物的含量和分布對體相的電子傳導有很大影響，電子傳導與質子傳導的競爭關系使得需要對二者做出平衡。Mandal等人報道（ACS Appl Mater Interfaces 2020;12:49549-62.）在IrO_x?催化層中（1 mg_Ir?cm^-2），對歐姆電阻貢獻最大的是催化劑和離聚物的相對含量。當離聚物含量低于15%時，會造成質子傳導電阻，否則會造成電子傳導電阻。需要注意的是，以上研究是在Ir載量1 mg cm^-2下進行的，隨著載量降低，催化層內部、催化層與多孔傳輸層之間的接觸進一步減少，將會帶來更大的電子傳導電阻（圖3）。Rozain等人的研究表明IrO₂載量對于性能的影響存在0.5 mg cm^-2的閾值，在閾值以下，高頻電阻（HRF）會急劇增加、電解性能快速下降，需要添加導電性支撐物來保持催化層內的良好傳導性與電化學活性（Applied Catalysis B: Environmental 182 (2016) 153-160）。

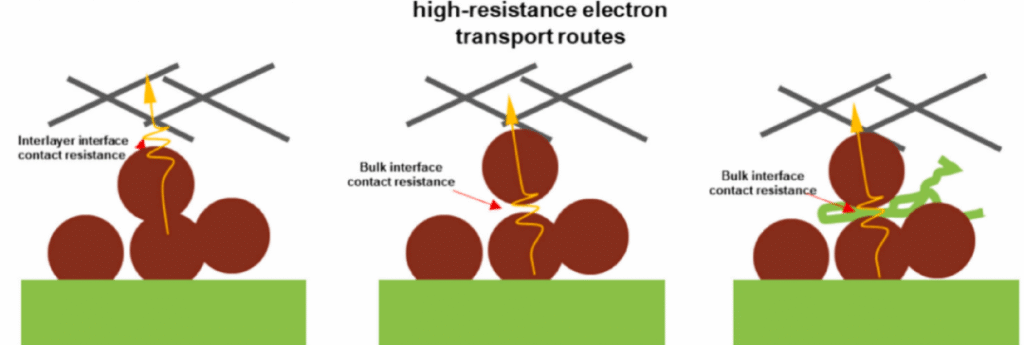

圖3. 催化層內部、催化層與多孔傳輸層間的電子轉移電阻（Applied Energy 401 (2025) 126808）

（3）降低歐姆電阻的策略

改變PFSA單體結構，使用低EW的質子交換膜；采用雙軸拉伸技術對PFSA進行預處理，優化親水通道；平衡催化劑與離聚物用量、設計一體化電極結構，增強界面接觸。
